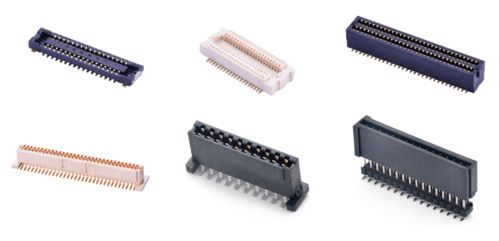

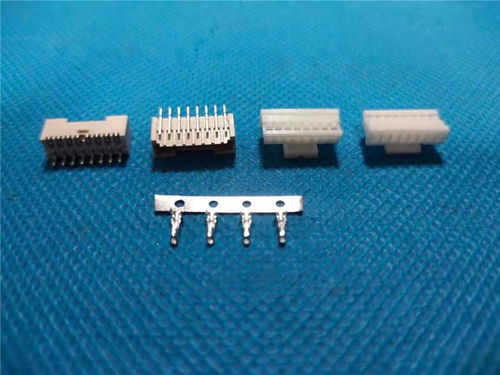

在电子设计与制造中，固定板端连接器的选择至关重要，它直接影响电路板的可靠性、生产工艺和最终产品的性能。DIP（双列直插式封装）和SMT（表面贴装技术）是两种主流的连接器安装方式，各有其独特的优势与适用场景。理解两者的核心差异是做出明智选择的第一步。
一、核心差异与特点
- DIP式连接器 (Dual In-line Package)
- 安装方式：通过通孔技术（THT）安装，连接器的引脚需要插入印刷电路板（PCB）上预先钻好的通孔中，并在板背面进行焊接（通常为波峰焊）。
- 主要优势：
- 机械强度高：引脚穿过PCB，形成了牢固的物理连接，能承受较大的插拔力和机械应力，抗振动和冲击性能优异。
- 焊接可靠性好：焊点饱满，连接牢固，易于目视检查和手工维修。
- 适合手工或简易焊接：在原型制作、小批量生产或维修场景中应用灵活。
- 主要局限：
- 占用空间大：需要在PCB上钻孔，且通常占用板子两面空间，不利于高密度、小型化设计。
- 生产工序多：相比SMT，增加了钻孔和插件工序，自动化程度相对较低，生产成本可能更高。
- 高频性能限制：较长的引脚可能引入额外的寄生电感和电容，对高速或高频信号传输有一定影响。
- SMT式连接器 (Surface Mount Technology)
- 安装方式：连接器直接贴装在PCB的表面焊盘上，通过回流焊工艺进行焊接。
- 主要优势：
- 高密度与小型化：无需钻孔，可以双面贴装，极大提高了PCB的空间利用率，是紧凑型电子产品的首选。
- 生产效率高：完全适合高速、全自动贴片机生产，工艺流程简化，大批量生产成本效益显著。
- 良好的高频性能：引脚短，寄生参数小，更有利于高速信号完整性和高频电路设计。
- 轻量化：整体重量更轻。
- 主要局限：
- 机械强度相对较低：焊点主要承受剪切力，在承受强烈振动、频繁插拔或侧面应力时，可靠性可能不如DIP。
- 对PCB平整度和工艺要求高：焊接质量受焊膏印刷、贴装精度和回流焊曲线影响大，检测和维修难度稍高。
- 热应力敏感：在极端温度循环下，焊点可能因与PCB材料的热膨胀系数不匹配而产生疲劳。
二、如何选择：关键考量因素
选择DIP还是SMT，应基于具体的应用需求进行综合权衡：
- 机械可靠性与环境要求：如果连接器需要承受频繁插拔、高强度振动或冲击（如工业设备、汽车电子、航空航天设备、测试接口），DIP式连接器通常是更可靠的选择。对于静态安装、振动较小的消费类产品（如手机、笔记本电脑），SMT式完全能满足要求。
- PCB空间与设计密度：对于追求轻薄短小、高集成度的现代电子产品（如智能手机、可穿戴设备、超薄笔记本），SMT式是唯一或更优的选择，它能最大化利用板空间。若PCB空间充裕，且非高密度设计，则DIP亦可考虑。
- 生产规模与工艺：大批量、自动化生产线通常优先采用SMT，以实现高效和低成本。对于小批量、多品种、研发原型或需要频繁手工改动的场景，DIP的灵活性和易维修性可能更有优势。
- 电气性能要求：在高速数据传输（如USB 3.0以上、HDMI、高速差分信号）或射频（RF）电路中，SMT式连接器因更优的信号完整性而成为标准选择。对于普通低频信号和电源连接，两者均可。
- 成本考量：需进行整体成本分析。SMT连接器本身可能更便宜，且节省了钻孔成本，但需要投资昂贵的贴片设备。DIP的连接器成本和PCB钻孔成本可能较高，但初始设备投入较低。需结合产量综合计算。
三、结论与建议
没有绝对的“更好”，只有“更适合”。
- 优先选择SMT式连接器的场景：消费类电子产品、通讯设备、计算机外围设备、任何对尺寸、重量和高速性能有严格要求的紧凑型设计，以及大规模自动化生产。
- 优先考虑DIP式连接器的场景：工业控制设备、交通运输工具（汽车、火车）、军事航空设备、测试测量仪器等对机械强度和可靠性要求极端严苛的环境，以及小批量、研发或维修便利性为首要考虑的情况。
在实际设计中，工程师也常采用“混装”策略，在同一块PCB上，对需要高可靠性的电源或关键接口使用DIP连接器，而对普通信号接口使用SMT连接器，从而在性能、可靠性与密度之间取得最佳平衡。最终决策应基于对产品全生命周期（设计、生产、使用、维护）的综合评估。
